?寶米勒異步伺服驅動器采用同步于國際先進技術的邏輯控制、模糊計算技術和信號智能補償技術，將先進磁通矢量控制交融于伺服驅動控制中，產品具有調速范圍寬，功率容量大，動態性能高，控制精度好和優良的低速轉矩性能，先進的電流限制技術和硬件優化設計，使產品具有強大的過載能力，能保證在負載頻繁波動的情況下，異步伺服驅動器都能正常的工作。在塑膠機械、壓鑄機械、型材擠壓機機械等行頁以及傳統液壓系統中被大量使用，取得了良好業績和廣泛好評。
異步伺服節電原理
? ??注塑機的用電主要消耗在油泵電機上，所以降低油泵電機的用量是注塑機節能的關鍵。在定量泵的液壓系統中，電機以50Hz高速運轉，油泵的供油量是基本不變的，遠遠大于注塑機工況的實際流量需求，多余的高壓油經溢流閥全部回流至油箱，能量存在巨大的浪費。而油泵的供油量與電機的轉速成正比，因此我們可以通過降低電機的轉速，使油泵的供油量與注塑機的實際流量需求相一致，冷卻時電機可以停下來，幾乎消除溢流現象。

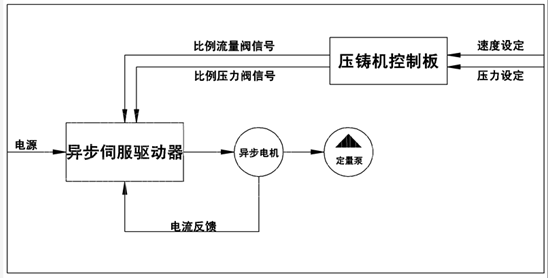

異步伺服控制原理圖

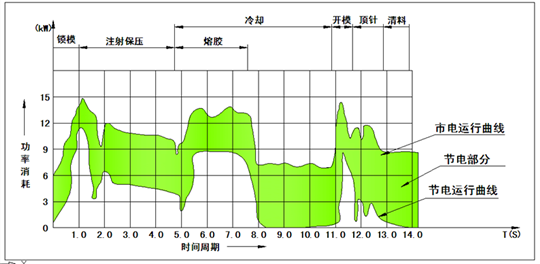

＆.高節電率，節電可達30%～65%。節能曲線如圖所示：
＆.電機軟啟動：對電網沖擊小，降低使用場所變電設備容量，減小噪音
＆.提高功率因數：減小電網無功功率損失
＆.高可靠性：減輕振動，減小機件磨損，降低油溫，延長設備和磨具壽命
＆.操作更具人性化：不改變?cè)O(shè)備原有的操作模式，不需要特別培訓工人。工序動作的工作頻率曲線調好后，可以任
意更換模具，不需要再調節異步伺服驅動器參數。具有旁路設計，若該驅動器出現問題時，可手動切換到旁路系統，不影響生產。
＆.完善的保護：寶米勒異步伺服驅動器，控制精度高，響應時間快，具有完善的保功能，即過流保護、過壓保護、欠壓保護、過載
保護、缺相保護、過熱保護等。能有效的保護油泵馬達，提高設備的使用壽命。
|
項??? 目
|
指標及規格
|
|
|
主電
輸入
|
電壓
|
? 三相380V ±15%；電壓失衡率<3% |
|
頻率
|
? 50Hz/60Hz ±5% | |
|
主電
輸出
|
輸出電壓
|
? 三相0V～輸入電壓 |
|
輸出頻率
|
? 0.1Hz～400Hz | |
|
過載能力
|
? 150% 60S；130%長期 | |
|
驅
動
性
能
|
電壓調制
|
? 電壓矢量（SVPWM）調制 |
|
控制方式
|
? 無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制
? （V/F）
|
|
|
運行指令給定
|
? 鍵盤給定；RUN、F/R端子給定；485通訊給定 | |
|
速度給定方式
|
? 鍵盤數字給定；X4、X5端子（UP/DOWN）給定；
? AI1/AI2/AI3端子 模擬信號給定；485通訊給定
|
|
|
速度給定精度
|
? 數字給定：±0.01%（-10℃～+40℃）
? 模擬給定：±0.05%(25℃±10℃)
|
|
|
速度給定
分辨率
|
? 數字給定：0.01Hz
? 模擬給定：1/2000大頻率
|
|
|
速度控制精度
|
? 無速度傳感器矢量控制：±0.5%（25℃±10℃) | |
|
速度控制范圍
|
? 無速度傳感器矢量控制：1:100 | |
|
轉矩控制響應
|
? 無速度傳感器矢量控制：<200ms | |
|
起動轉矩
|
? 無速度傳感器矢量控制：150%/0.5Hz | |
|
轉矩控制精度
|
? ±5% | |
|
I/O
控
制
通
道
|
設定電壓源
|
? 1路，10V，5mA |
|
控制電壓源
|
? 1路，24V，100mA；也可通過PLC端子由外部提供 | |
|
模擬信號輸入
|
? 3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V
?
|
|
|
集電極輸出
|
? 2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 | |
|
運行命令輸入
|
? 2路(F/R、RUN)，控制運行命令輸入接點端子 | |
|
可編程輸入
|
? 7路(X1～X7)，可編程，多種輸入量可選 | |
|
模擬信號輸出
|
?2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇
?
|
|
|
繼電器輸出
|
? 2路，可編程，觸點容量：250V AC/3A或30V DC/1A | |
|
? 故障報警繼
? 電器輸出
|
? 觸點容量：250V AC/3A，30V DC/1A | |
| ? 串行通訊接口 | ? RS485接口，標準Modbus通訊協議 | |
|
顯示
|
? LED數碼管顯示 |
? 設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、
? 負載線速度，? 輸入、輸出端子狀態...
|
| ? 外接儀表顯示 | ? 給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） | |
| ? 保護功能 | ? 過流保護、過壓保護、欠壓保護、過載保護、缺相保護 | |
| ? 選配件 |
? 制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器；
? 遠程鍵盤數據線；通信總線適配器等
|
|
|
環境
|
? 使用場所 |
? 室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、
? 水蒸汽、滴水或鹽分等
|
| ? 海拔高度 | ? 低于海拔1000米 | |
| ? 環境溫度 | ? -10℃～+40℃ | |
| ? 濕度 | ? 20%～90%RH，無水珠凝結 | |
| ? 振動 | ? 小于5.9米/秒2（0.6g） | |
| ? 存儲溫度 | ? -20℃～+60℃ | |
|
結構
|
? 防護等級 | ? IP20 |
| ? 冷卻方式 | ? 強制風冷 | |
| ? 安裝方式 | ? 壁掛式；落地式 | |
落地式安裝變頻器型號規格
|
變頻器型號
|
額定容量
（KVA）
|
額定輸出電流
（A）
|
適配電機功率
（KW）
|
安裝方式
|
|
MC200G0075T4Z
|
14
|
18
|
7.5
|
落地
|
|
MC200G0110T4Z
|
18
|
24
|
11
|
落地
|
|
MC200G0150T4Z
|
24
|
30
|
15
|
落地
|
|
MC200G0185T4Z
|
29
|
38
|
18.5
|
落地
|
|
MC200G0220T4Z
|
34
|
45
|
22
|
落地
|
|
MC200G0300T4Z
|
45
|
60
|
30
|
落地
|
|
MC200G0370T4Z
|
57
|
75
|
37
|
落地
|
|
MC200G0450T4Z
|
69
|
91
|
45
|
落地
|
|
MC200G0550T4Z
|
85
|
112
|
55
|
落地
|
|
MC200G0750T4Z
|
114
|
150
|
75
|
落地
|
|
MC200G0900T4Z
|
134
|
176
|
90
|
落地
|
|
MC200G1100T4Z
|
160
|
210
|
110
|
落地
|
|
MC200G1320T4Z
|
192
|
253
|
132
|
落地
|
|
MC200G1600T4Z
|
231
|
304
|
160
|
落地
|
|
MC200G1850T4Z
|
265
|
340
|
185
|
落地
|
| ? ? ? ? ?? MC200G2000T4Z | 287 | 377 | 200 | ? ? ? ? ? ? ? ?落地 |
